Ombrage et panneaux solaires : cheminée, arbres, lucarnes
Un panneau ombré fait perdre jusqu'à 25 % de production à toute sa rangée avec un onduleur central. Les micro-onduleurs isolent chaque module et éliminent cet effet de rangée. Ce guide détaille les sources d'ombre, les solutions techniques et l'analyse des masques d'ombrage.
- 4,9 / 5 · 91 avis Google
- Habilités OIBT
- Membre Swissolar
Gratuit, sans engagement. Un ingénieur vous rappelle sous 24 h ouvrées.
Un panneau ombré ralentit toute sa rangée
Les panneaux solaires d'une installation résidentielle sont câblés en rangées, appelées strings. Dans chaque rangée, les modules sont connectés en série : le courant électrique qui la traverse est limité par le module le moins performant. Quand un seul panneau est partiellement ombré, il devient le maillon le plus faible de sa rangée. La perte de production qui en résulte dépasse souvent la seule surface ombragée.
Les modules modernes intègrent des diodes bypass. Ces composants court-circuitent la section ombragée d'un panneau pour limiter les pertes sur le reste de la rangée. Ils atténuent l'effet sans l'éliminer totalement. Une ombre portée par une cheminée en milieu de matinée peut affecter une rangée entière pendant les heures les plus productives de la journée.
Les sources d'ombrage courantes et leurs caractéristiques sont détaillées dans le tableau ci-dessous. Pour le fonctionnement électrique comparé des trois architectures d'onduleur, consultez le guide sur les onduleurs et micro-onduleurs.
Micro-onduleurs, optimiseurs et calepinage
Face à l'ombrage, trois approches existent, souvent combinées. Les micro-onduleurs placent un convertisseur sous chaque panneau : chaque module fonctionne indépendamment, et l'ombre sur l'un ne pénalise pas les autres. Selon les données fabricant, ils permettent jusqu'à 25 % de production supplémentaire par rapport à un onduleur central en cas d'ombrage partiel, avec une garantie de 25 ans. Le guide sur les types d'onduleurs compare les architectures en détail.
Les optimiseurs de puissance ajoutent un convertisseur DC-DC sous chaque panneau tout en conservant un onduleur central. Ils atténuent l'effet de rangée sans l'éliminer totalement. Ils conviennent aux toits où l'ombrage est limité et localisé.
Le calepinage consiste à répartir les modules en écartant les zones ombragées dès la conception. Un pan propre et bien exposé produit davantage qu'un pan plus grand mais partiellement masqué. Demandez une étude gratuite pour la configuration de votre toit.
Cheminée, arbres, lucarnes, toiture voisine
| Source d'ombrage | Caractéristique | Approche conseillée |
|---|---|---|
| Cheminée | Ombre mobile, balayage est-ouest selon l'heure et la saison | Optimiseur ou micro-onduleur sur les modules impactés ; ajuster le calepinage pour limiter l'exposition |
| Arbres feuillus | Ombre variable, plus dense en été, quasi absente en hiver (branches nues) | Analyser en hiver (branches nues) ; préférer un pan sans obstruction si possible |
| Lucarne ou châssis de toit | Ombre fixe et prévisible toute l'année | Décaler les modules ou exclure la zone concernée du calepinage |
| Toiture ou parapet voisin | Ombre portée le matin ou le soir selon l'exposition du pan | Analyser le profil annuel ; prioriser les heures de pleine production |
| Antenne ou paratonnerre | Ombre mobile et étroite, souvent localisée sur un ou deux modules | Micro-onduleur sur le module concerné ; repositionner si l'accès le permet |
Analyse des masques d'ombrage et relevé du toit
Avant de dimensionner une installation, une analyse des masques d'ombrage est réalisée. Elle cartographie les obstacles susceptibles de projeter une ombre sur le toit à chaque heure et à chaque saison. Elle permet d'estimer le nombre d'heures annuelles où chaque surface du toit est touchée et de calculer la perte de production associée.
La mesure intègre la position du soleil sur toute l'année, la hauteur et la distance de chaque obstacle. Une cheminée éloignée et un acrotère de bord de toit ne créent pas la même ombre : la différence se calcule, elle ne s'estime pas.
Le résultat indique quelles zones du toit sont utilisables et quelle architecture d'onduleur convient. Les toits complexes peuvent combiner plusieurs pans d'orientations différentes. Notre guide sur le dimensionnement détaille l'impact de ces contraintes sur le nombre de modules.
L'étude est gratuite et sans engagement. Elle fait partie intégrante du déroulé d'une installation Home Intelligence : c'est l'un des premiers livrables remis à chaque client avant toute signature.

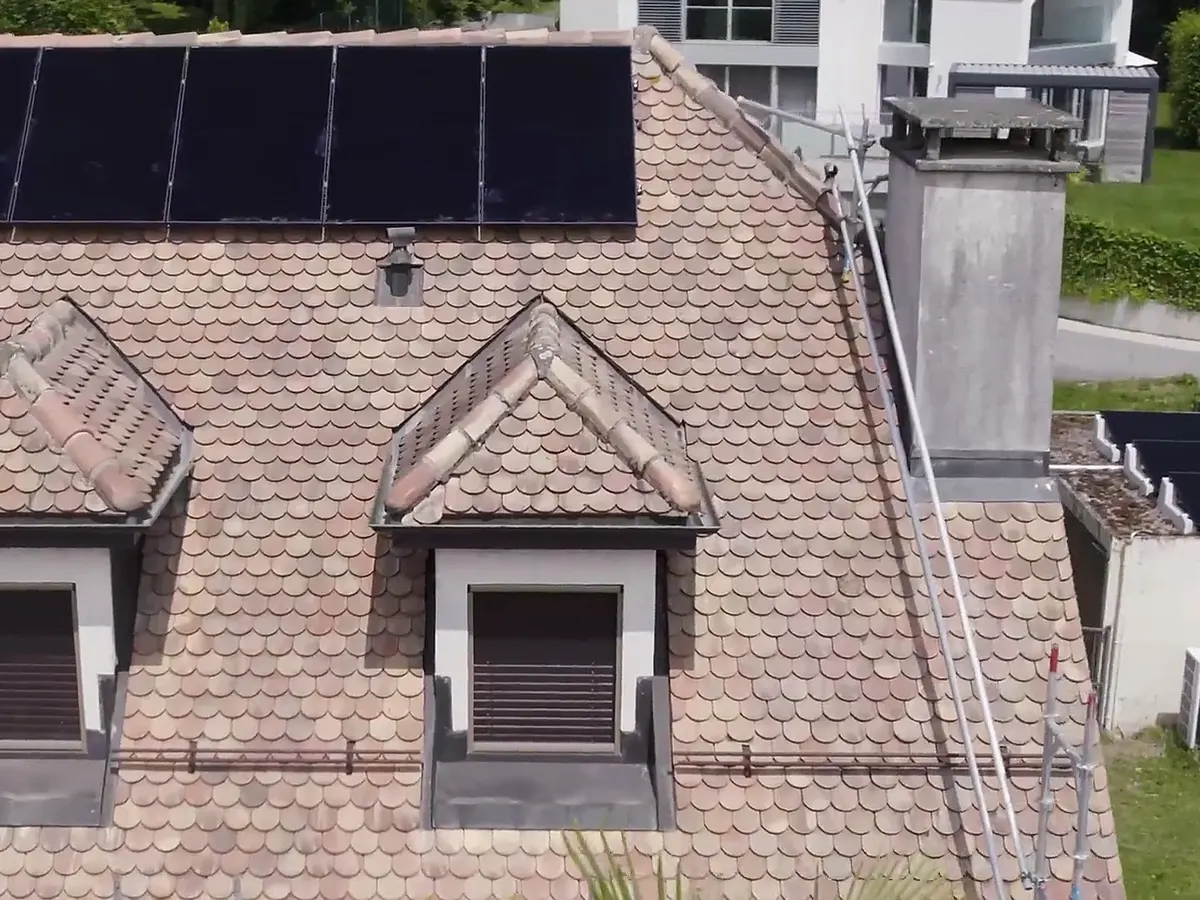

Calepinage : identifier, adapter, renoncer à une zone
Recenser les obstacles du toit
Cheminée, lucarne, châssis de toit, antenne, paratonnerre, arbre voisin : tout obstacle susceptible de projeter une ombre est noté avec sa hauteur et sa position par rapport aux panneaux. Ce recensement se fait lors de la visite technique.
Mesurer l'effet saisonnier
La position du soleil change entre le solstice d'été et le solstice d'hiver. Un arbre qui masque légèrement en juin peut bloquer plusieurs heures de production en décembre. L'analyse intègre la trajectoire solaire annuelle complète avant de conclure.
Choisir l'architecture d'onduleur
Si un ombrage résiduel est inévitable sur certains modules, des micro-onduleurs ou des optimiseurs limitent son impact sur le reste de l'installation. Si le toit est dégagé, un onduleur central suffit. Le choix découle de l'analyse, pas d'une règle générale.
Décider quelles zones exclure
Une zone fortement ombragée produit peu et pénalise ses voisines avec un onduleur central. Il peut être plus judicieux de ne pas y poser de modules que d'y installer des micro-onduleurs. L'étude chiffre la production espérée de chaque zone, ce qui rend la décision objective.
Ombrage, production, étude et décision
Mes panneaux produisent-ils si une cheminée ombre partiellement une rangée ?
Oui, l'installation continue de produire, mais avec une perte sur la rangée concernée. Avec un onduleur central, la rangée ombragée descend au niveau du module le plus faible. Avec des micro-onduleurs, seul le panneau sous l'ombre est limité et les autres continuent à leur pleine capacité. L'importance de la perte dépend de la durée et de la surface de l'ombrage.
Les arbres du jardin peuvent-ils rendre une installation solaire non rentable ?
Cela dépend de leur position, de leur hauteur et de l'heure à laquelle leur ombre atteint les panneaux. Un arbre qui ombre un pan entre 14 h et 16 h en été a un impact limité. Un arbre qui masque la rangée principale de 10 h à 14 h réduit la production de façon significative. L'analyse des masques d'ombrage chiffre précisément cet impact avant toute décision d'installation.
Comment se déroule l'analyse des masques d'ombrage avant l'installation ?
Lors de la visite technique, un ingénieur relève les obstacles visibles depuis le toit : hauteur, distance, orientation. Ces données sont intégrées dans un outil de simulation qui calcule la production attendue pour chaque zone et chaque mois de l'année. Le résultat guide le choix du calepinage et de l'architecture d'onduleur. Le déroulé complet d'une installation est documenté sur notre site.
La neige sur un panneau a-t-elle le même effet qu'une ombre portée ?
Sur le plan électrique, l'effet est similaire : un module couvert de neige produit peu et peut ralentir sa rangée. En pratique, la neige fond rapidement sur un toit incliné exposé au soleil, car les panneaux absorbent les infrarouges même sous une couverture neigeuse légère. Notre guide sur le comportement hivernal des panneaux solaires en Suisse détaille la production attendue en hiver et les effets de l'accumulation de neige.
Onduleurs, toit et dimensionnement
Chiffres vérifiés le 25.10.2026
- Pages existantes du site Home Intelligence, guide «Onduleur central, micro-onduleur et optimiseur», relues le 25.10.2026 : micro-onduleurs garantis 25 ans par le fabricant, jusqu'à +25 % de production en cas d'ombrage partiel (données fabricant reproduites). Ces chiffres sont des données fabricant, non des promesses de production individuelle.
- PACK-V3 Home Intelligence, document interne de vérification Adinkom établi le 19.10.2026 : «micro-onduleurs garantis 25 ans, plus de 90 % de rendement après 25 ans, jusqu'à +25 % de production en cas d'ombrage (données fabricant)». Source de référence pour la cohérence des données fabricant sur l'ensemble du site.
Les ordres de grandeur techniques sur le fonctionnement des strings, des diodes bypass et des architectures d'onduleur sont des données générales du matériel photovoltaïque courant en 2026, présentées sans chiffre de perte ou de gain qui ne soit pas explicitement sourcé. Aucun montant CHF n'est cité sur cette page.
